高頻淬火設備36KW技術參數：

高頻淬火設備36KW面板詳細說明：

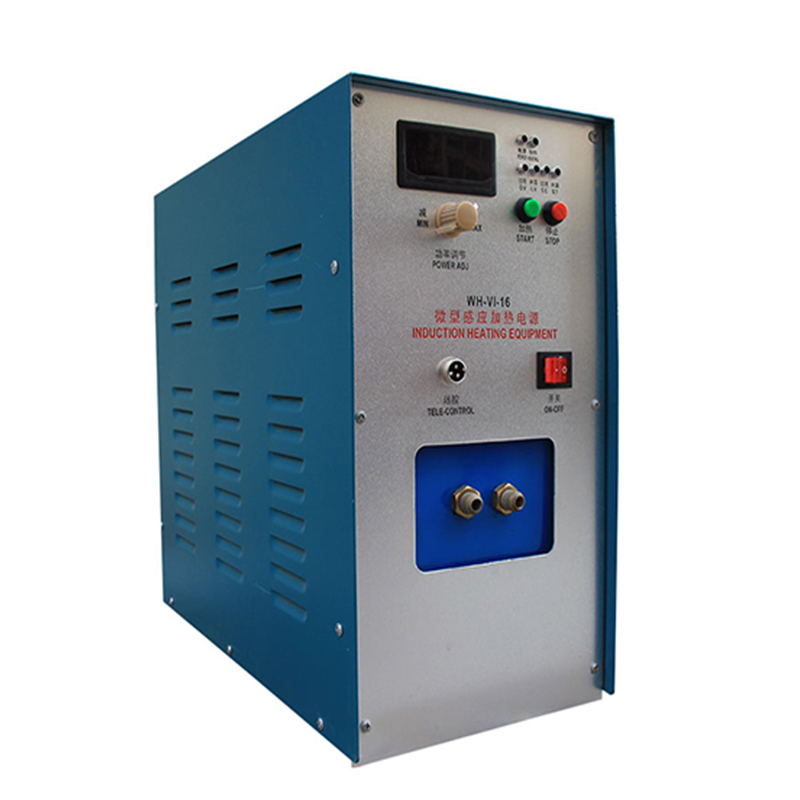

前面板

1、指示燈

1.1 電源：合上電源開關，此燈亮表示設備電源已接通；

1.2 加熱：加熱時此燈閃爍，同時蜂鳴器有“嘀-嘀-”的響聲；

1.3 過壓：本機最高輸入電壓 WH-VI-36/WH-VI-30為交流420V , 當超過此值時，設備自動停止加 熱，過壓指示燈亮，并發出持續蜂鳴聲，此時應處理電網故障，電壓正常后再開機。

1.4 水溫：本機功率器件和加熱感應圈是水冷的如水溫太高或水量太小，此指示燈亮，本機自動停止工作，發出持續蜂鳴聲。

1.5 過熱：此指示燈亮，并發出持續蜂鳴聲，表示輸出變壓器過熱，設備自動停止工作，待 變壓器溫度正常時，即恢復工作。

1.6 過流：此燈亮表示輸出電源超過額定值。指示以下故障：①內部溫度過高;②工件接觸圈； 感應③感應圈間接觸；④220V（380V）串入干擾信號。此時應先關上電源再打開，則此 燈不亮，報警消失。再重新開機加熱加熱分別有下列情況：再一切正常說明有外部干擾信 號或工件與感應圈接觸。有以下兩種可能：①大電源此燈仍閃亮報警，調小電源可正常工 作一機器內溫度過高；②一直過流保護報警：一感應圈二圈間接觸，經檢查確認感應圈二 圈間不接觸，此燈仍閃爍報警，設備故障，請專業人員修理。

2、按鈕

2.1 點動型：加熱按鈕，按下此按鈕，設備加熱，放開則停止加熱，停止按鈕：加熱過程中， 若按一下此按鈕則停止加熱（一般不用）。

2.2 啟動停止型：①加熱按鈕：按一下，設備開始加熱；②按鈕：按一下，設備停止加熱。

3、數顯表

輸出功率調節按鈕：調節輸出振蕩電流大小，調節時數顯表上有指示，范圍在300A-1200A之間。

4、腳踏開關接口

4.1點動型：用來連接腳踏開關，代替面板上加熱按鈕進行操作。

4.2啟動停止型：用來連接遠控盒，代替面板上加熱停止按鈕，方便操作。

后面板

1、電源輸入380V、50Hz三相四線制切勿錯接電源。

2、控制保險：1A

3、進水口：應確認進水壓力在0.05~0.3Mpa,流量過小則易引起過熱保護和機器故障。

4、出水口：出水溫度在45℃以下時（不燙手）正常，過熱加進水口進水壓力。如用循環水， 則應增大應增水箱容積，水箱水溫＞35℃則應換水。

5、接地：將此接線柱按電工規范進行可靠接地。

6、空氣開關：本設備的空氣開關是為限流保護而設，用于過流跳閘然后手工復位，切勿將本 開關作為電源開關來頻繁使用。
